| |
| |
美利肯成核劑》Hyperform HPN-68L |
| | | Hyperform產品 |
| Hyperform HPN-68L | Hyperform 濃縮劑 HI-5 |
| 狀態：自由流動的粉末 | 狀態：球狀(5%濃縮劑) | | 粒子尺寸：D95<10微米 | 顏色：白色 |
| 顏色：白色 | 包裝：10 and 100 Kg桶裝；600Kg箱裝 | | 包裝：15Kg桶裝 | 用途：添加到機器中使用，推薦僅用于不透明的情況 |
| 用途：與樹脂混合使用 | | 均勻性代碼：2917.20 | 均勻性代碼：3824.90 |

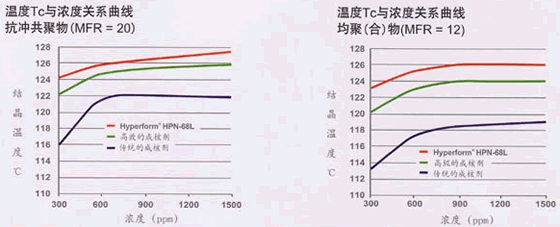

| | 結晶速度和生產率的提高 | | 峰值結晶溫度(Tc) |
| Hyperform使得聚丙烯的峰值結晶溫度(Tc)最高，從而產生了新的操作標準。較高的峰值結晶溫度導致了較短的冷卻時間，這是生產高質量產品所必需的。DSC評估在20℃/分的冷卻速度下進行。 |
| |

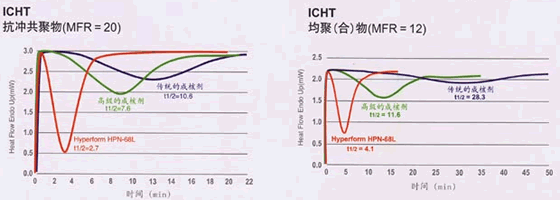

| 等溫結晶完成一半所需的時間(ICHT) | | ICHT測量方法證實了含Hyperform添加劑的聚丙烯結晶速度比較快。較短結晶一半時間導致生產高質量產品所需的較短的冷卻時間。ICHT是在145攝氏度下對各種成核劑(濃度=600ppm)進行試驗的。 |
| |
| | | |

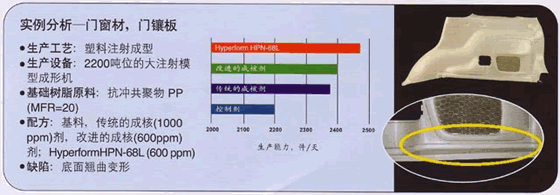

| 含Hyperform HPN-68L配制的樹脂 | | 典型通常用途的配方可能包括： |
| 添加劑類型 | 濃度 |
目的 | 化學物類型 |
| Hyperform HPN-68L | 100-2000 | 提高生產率和產品質量 | 專用的 |
| 一次抗氧化劑 | 500-1500 | 樹脂穩定性 | 受阻酚系 |
| 二次抗氧化劑 | 500-1500 | 樹脂穩定性 | 亞磷酸酯、二亞磷酸酯，次亞磷酸酯 |
| 酸中和劑 | 300-1000 | 中和催化劑殘余 | 硬脂酸鈣，硬脂酸鈉，乳酰化硬脂酸鈣 |
| 抗靜電劑或潤滑劑 | 0-1000 | 加工助劑 | 單硬脂酸甘油酯，芥酸酰胺，油酸胺，n,n'-乙撐雙硬脂酰胺 |
注：１、Hyperform HPN-68L濃度可能根據對成核作用，光學或物理性能的預 期影響而變化。
2、推薦確定最適宜的酸中和劑濃度，用以增強Hyperform HPN-68L的性 能。
3、抗靜電劑或潤滑劑的使用是可選和專用的。
請接觸Milliken Chemical 技術代表進行相關的配方咨詢。
| | |
|
| | | |
